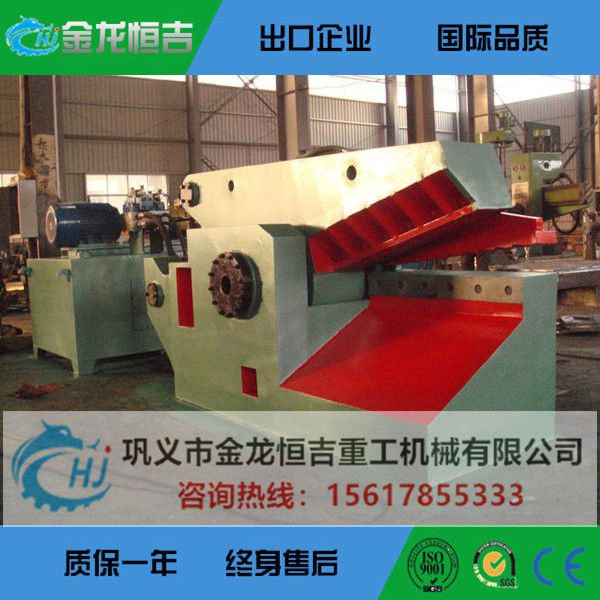

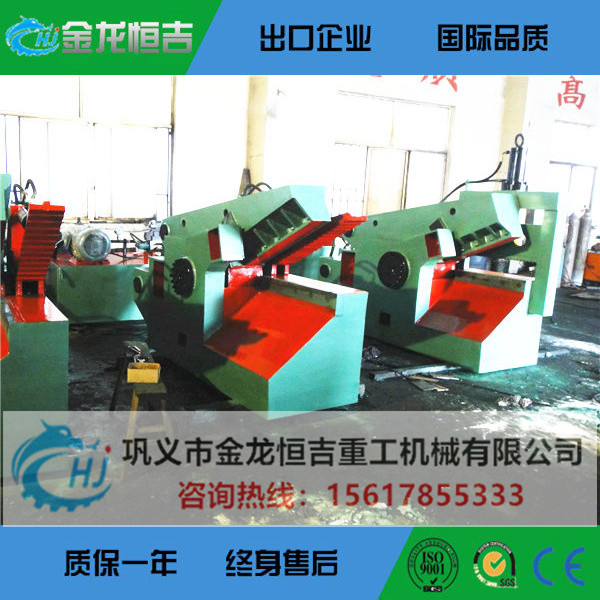

鱷魚剪切機的主機由機座、壓料板、刀架、液壓油缸及其相關附件組成。其中,底座、右機架、左機架均為焊接結構件,另外在左、右機架上焊接軸套,用來安裝刀架軸和刀架。而左、右側架采用的是內外雙墻板結構,壓料油缸支座焊接在左機架上,壓料油缸和壓料板等便安裝在支座上。在機架尾部焊接有剪切缸支座,剪切油缸便安裝在剪切缸支座上。

鱷魚剪切機最重要的活動部分為刀架,上剪切刀裝在前側端,耐磨襯套安裝在中間軸套上以便磨損后更換,刀架通過刀架軸與機座聯接并在刀架中開油槽以保證潤滑。機座的固定導向板與尾部的隨動導向板接觸,以保證在剪切過程中刀架不會發生“讓刀”現象一般用銷軸使尾部與剪切油缸銜接,工作時,刀架在油缸的驅動下繞刀架軸作上下擺動,從而完成剪切動作。刀架的側機架上裝有壓料板,在壓料油缸的驅動下壓料板壓緊物料,以防止在剪切過程中物料發生翹曲,同時在剪切回程時壓料板松開物料,以便送料裝置向前送料。

在機架后部的剪切缸支座上,用2根半銷軸來安裝剪切油缸,通過銷軸聯接刀架與活塞桿頭部的十字接頭,當剪切缸體內注入高壓油時,活塞桿在剪切缸活塞的推動下作往復運動,刀架則在剪切缸的驅動下繞刀架軸轉動,從而完成剪切及回程動作。在壓料油缸的尾部利用銷軸聯接,把壓料油缸安裝在左機架上的壓料缸支座上,壓料板和活塞桿的前端聯接,當壓料油缸缸體內注入高壓油時,活塞推動活塞桿在缸體內作往復運動,壓料板則在壓料油缸的帶動下繞壓料板銷軸上下擺動,從而完成了壓料以及松開動作。
